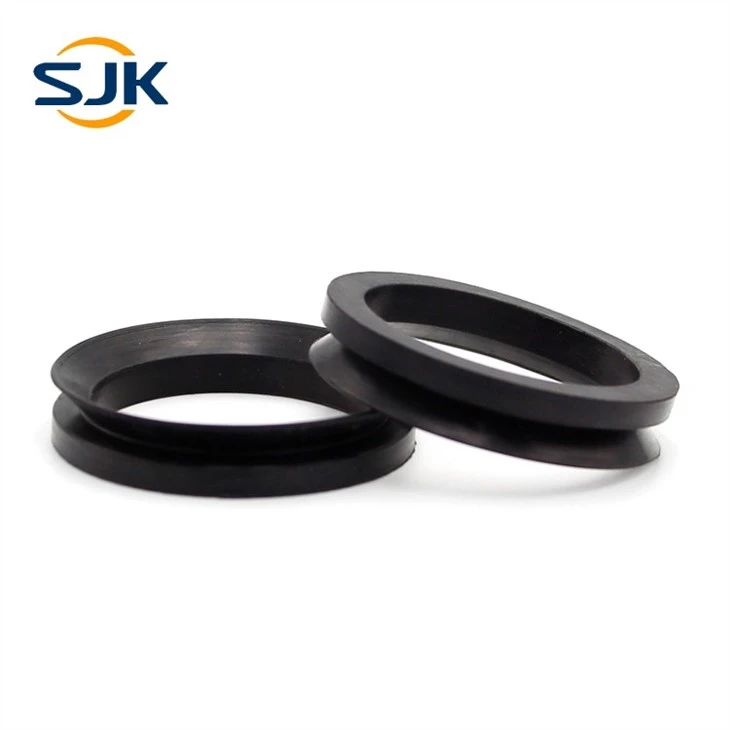

anillo v.a.

Tamaño: Estándar o por encargo

Material: NBR, FKM, según lo necesite

Dureza: Comúnmente es 65±5 Shore A, se puede hacer con rango 30-90 A dependiendo de los materiales

El sello de agua en forma de VA es el sello de agua en forma de V más utilizado, que generalmente está hecho de NBR 60 A o FKM 65 A de caucho de butadieno de hidrógeno. Es muy conveniente de instalar debido a su buena elasticidad y fácil estiramiento. Es un ajuste de interferencia con el eje y gira con el eje. El sello de agua en forma de VA se fija en el eje por su propia tensión elástica, y el labio de sellado se mantiene en contacto con la superficie del asiento del eje con una pequeña fuerza de contacto. Su labio de sellado puede compensar la excentricidad del eje, la concentricidad de diferentes ejes entre la cavidad y el eje, y el error de mecanizado del eje, para evitar la fuga de grasa o aceite interno y evitar la invasión de polvo externo. , suciedad, etc

A medida que el anillo VA gira con el eje, su cuerpo actúa como un anillo deslizante debido a la fuerza centrífuga para evitar que la suciedad invada el medio de trabajo. A diferencia de otros sellos de aceite, los sellos de agua en forma de VA se basan en sus labios de sellado elásticos para formar sellos radiales. Los labios de sellado tienen buena movilidad y adaptabilidad. Por lo tanto, en comparación con otros sellos, los sellos de agua en forma de VA requieren un ajuste de menor tolerancia, un diseño simple y compensan el problema del eje de rotación excéntrico.

Por lo tanto, el anillo VA tiene las siguientes ventajas:

-Materiales de elastómero de caucho puro sin partes metálicas;

-El trabajo de diseño se reduce y no hay requisitos para la instalación y el procesamiento;

-Se cancelan los requisitos de mecanizado, precisión de la superficie y dureza de la superficie de contacto del eje, y no es necesario endurecer la superficie del eje;

-Instalación y desmontaje simple y confiable;

-La presión de contacto de la superficie es pequeña, por lo que la fuerza de fricción es pequeña, la pérdida por fricción y el calor por fricción son pequeños y la vida útil es larga;

-Tiene funciones de sellado y a prueba de polvo.

Solicitud

Debido a su estructura simple, uso conveniente y alta confiabilidad de trabajo, el sello de agua en forma de VA reduce en gran medida la carga de trabajo de diseño de las ranuras y la instalación. Por lo tanto, el sello de agua en forma de VA es ampliamente utilizado en ingeniería industrial, dispositivos de tratamiento de agua, máquinas laminadoras, máquinas herramienta y otros campos.

Selección de sello de agua tipo VA

El tamaño del sello de agua en forma de VA a menudo se puede seleccionar de un grupo de diámetros. Si el diámetro nominal del eje está fuera del límite de dos grupos de valores recomendados, se seleccionará el siguiente grupo de sellos de agua en forma de VA más grandes.

Diseño de superficies de contacto

La superficie de contacto se obtendrá mediante acabado. Se recomienda Ra=0.4-2.5Um.

El ángulo de deflexión del eje es diferente al de otros sellos de eje. El sello de agua en forma de VA también se puede sellar bajo cierta desviación, y se recomienda que el ángulo de desviación permitido sea de 1 grado.

Instalación

La instalación del anillo VA no requiere el diseño del chaflán de instalación. El sello de agua en forma de VA es un elastómero que se puede estirar y empujar hacia otras partes. El anillo en forma de VA se puede estirar un 20 por ciento como máximo, por lo que es muy fácil de instalar.

Desde el estándar o los catálogos, puede ver que el rango de tamaño aplicable de los sellos de caucho de anillo en V es muy grande, lo cual es totalmente diferente a cualquier otro tipo de sello.

Jiacheng New Material (SJK) tiene anillos VD-A y VD-S en stock con material NBR negro y FKM marrón. Contamos con una cadena de producción compelet, por lo que podemos apoyar pedidos tienen solicitudes específicas y en forma urgente.

Para enviar una consulta, incluya información básica de tamaño y material. Si puede proporcionar la cantidad al mismo tiempo, se lo agradecería. Además, si tiene alguna solicitud específica, como color, rendimiento, embalaje, etc., anótela.
